Misil MIM-104 Patriot

El sistema Patriot es un sistema móvil de Defensa aérea que utiliza misiles guiados que simultáneamente enganchan y destruyen múltiples objetivos bajo un ambiente de contramedidas electrónicas.

Requiere :

- Una estación de Control de empeño.

- Planta de suministro de energía.

- Radar, con un alcance de 150 km.

- Un lanzador: Cada lanzador puede transportar 4 misiles con un alcance de 70 Km

El MIM-104 Patriot es un sistema de misiles tierra-aire de largo alcance fabricado por la compañía norteamericana Raytheon. Creados para reemplazar a los Nike-Hercules como misiles de altitud media-alta, los Patriot se hicieron populares tras la Guerra del Golfo, donde se usaron masivamente. El sistema Patriot ha creado polémica debido a su más que discutible precisión y rendimiento en combate pese a su elevado coste, al igual que otros sistemas de misiles norteamericanos.

El sistema Patriot fue concebido en los años 60, fabricado a partir de 1976 para usos antiaéreos y distribuido en 1984. En 1988 fue adaptado para servir también como sistema de interceptación de misiles balísticos, denominado PAC (Patriot Advanced Capability). El sistema se compone de un vehículo-lanzadera capaz de transportar 32 misiles (80 en el caso de los PAC-3). Los misiles van organizados en grupos de cuatro en un contenedor M-901; el vehículo que los transporta es un semitrailer M-860. Junto a este vehículo debe ir otro trailer que lleve la estación de control MSQ-104.

Desde 2002 Israel usa los Patriot como parte de su doble sistema de defensa contra misiles balísticos. Para interceptar objetivos a grandes altitudes utiliza los misiles Arrow, mientras que para otro tipo de objetivos usa los Patriot. Israel fabrica los Patriot cerca del reactor nuclear de Dimona, donde también desarrolla sus armas nucleares.

El PAC-2 o Patriot Advance Capability 2 fue mejorado a partir del PAC original o PAC-1 y mejora la capacidad de explosión cerca del objetivo. El GEM es un añadido al PAC-2 que permite al misil corregir su rumbo en vuelo; en los primeros Patriot todas las correcciones se enviaban al misil desde el centro del control terrestre.

El PAC-3 es otra mejora sobre el PAC-2, más pequeño y efectivo. No contiene explosivos, sino que usa su propia energía cinética para hacer detonar la cabeza del misil interceptado. Debido a su menor tamaño, un camión-lanzadera puede llevar 16 misiles del tipo PAC-3 (cuatro recipientes de cuatro misiles cada uno), mejorando la capacidad de los trailers de PAC-1 o PAC-2, que sólo podían llevar cuatro misiles. Los PAC-3 no sólo son más precisos, sino que se puede lanzar un número mayor de misiles contra un objetivo determinado para mejorar las probabilidades de interceptarlo. Próximamente, una variante del PAC-3 incorporará nuevos y mejorados motores que permitirán un aumento del alcance de los cohetes hasta un máximo de 300 km.

Sin embargo, lo que más se ha mejorado de los Patriots es su software. Raytheon ha creado un software que permite a los PAC-1 interceptar incluso ataques múltiples. Esta caracterísica se ha desarrollado principalmente para contrarrestar las capacidades ofensivas de Corea del Norte, que ha construido dispositivos capaces de lanzar varios cohetes de forma simultánea. Además, esto permite a Raytheon y a la industria armamentística vender a Corea del Sur el stock de PAC-1 que les sobró de las dos guerras de Irak.

Especificaciones:
Fabricante: Raytheon
Tipo: Superficie-Aire (sistema de misiles antiaéreo y antimisiles)
Distribución: 1984 - presente
Usuarios: EE.UU, Israel, Alemania, Grecia, Japón, Kuwait, Países Bajos, Arabia Saudita, República de China, Egipto y España. Motor: de combustible sólido
Peso: 900 kg
Longitud: 5,31 m
Velocidad: hasta Mach 5
Alcance: 70 km
Carga explosiva: Cabeza de fragmentación de 91 kg.
Sistema de guía: Sistema Track-vía-Missile.

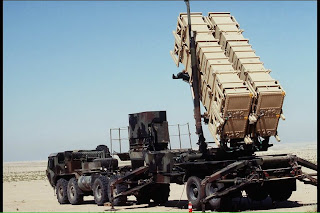

Plataforma de lanzamiento: Semitrailer M-860, organizados en contenedores M-901 de 4 unidades.

Fuente: Wikipedia
