El cañón de 20 mm M61 Vulcan es un cañón eléctrico de seis tubos, tipo Gatling, refrigerado por una toma de aire, de alta velocidad de
disparo. Ha sido el principal cañón de los aviones caza de Estados Unidos por cinco décadas.
disparo. Ha sido el principal cañón de los aviones caza de Estados Unidos por cinco décadas.A finales de la II GM, el Ejército de Estados Unidos consideró el nuevo futuro de los cañones aire-aire. Las altas velocidades de los cazas de motor de reacción significaban menor precisión para los cañones. Aunque los diseños alemanes capturados (principalmente el Mauser MG213C) mostraban el potencial del Cañón Revólver monotubo, su velocidad de disparo era aún limitada. El ejército quería algo mejor, combinando una gran velocidad de disparo con una confiabilidad excepcional.
En respuesta a este pedido, la División de Armamentos de General Electric revivieron una vieja idea: el multitubo cañón Gatling. La idea original había sido descartada porque éste tipo de cañón necesita una fuente de energía externa para poder girar, pero la nueva generación de aviones con motor a reacción ofrecía la suficiente potencia eléctrica para operar el arma. Con múltiples tubos, la velocidad de fuego por tubo es menor a la de un cañón monotubo, pero dando una velocidad de disparo total mayor.
El ejército hizo el contrato en 1946 con General Electric para el "Proyecto Vulcan," un cañón de seis tubos, capaz de disparar 6.000 balas por minuto. Aunque los diseñadores europeos preferían munición de 30 mm para un mayor poder de impacto, Estados Unidos escogió munición de 20 mm para mayor velocidad de disparo. Los primeros prototipos, llamados T-171 fueron probados en tierra en 1949.
El desarrollo del F-104 reveló que el Vulcan (posteriormente nombrado M61) sufría problemas al presentar daños por alimentación con objetos extraños, comúnmente casquillos usados. Un nuevo sistema fue desarrollado para el mejorado M61A1, el cual subsecuentemente se convirtió en el cañón estándar de los cazas de Estados Unidos. Es probable que permanezca en servicio por lo menos otros diez años.

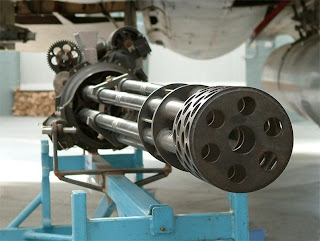

El Vulcan es un cañón Gatling, cada uno de los seis tubos del cañón dispara una vez en cada revolución del cañón. Los múltiples tubos proveen una muy alta velocidad de disparo (de alrededor de 100 disparos por segundo) y contribuyen a una larga vida útil del arma, minimizando la fricción y el calor de un solo tubo. El tiempo entre alguna falla y otra es de aproximadamente 10.000 disparos, haciéndola un arma extremadamente útil.
El M61 inicial usaba munición encadenada, pero la expulsión del ca

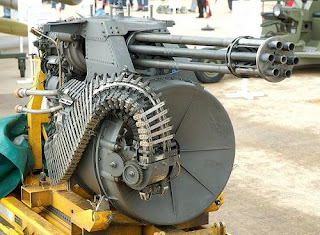

squillo causó severos problemas. La versión del arma original fue reemplazada por el M61A1, con un sistema de alimentación sin cadena. Dependiendo de la aplicación, el sistema de alimentación puede ser de un solo final (single-ended) (expulsando los caquillos) o de doble final (regresando los casquillos al cartucho). La desventaja del M61 es que el tamaño del arma y su sistema de alimentación lo hacen difícil de colocar en un fuselaje pequeño. El sistema de alimentación debe ser diseñado específicamente para cada aplicación agregando de 140 a 190 kg al arma. La mayor parte de las instalaciones en los cazas es de doble final, porque la expulsión de los casquillos puede causar daños a los motores y porque la retención de casquillos vacíos ayuda a mantener el centro de gravedad del avión.
El Vulcan es un cañón Gatling, cada uno de los seis tubos del cañón dispara una vez en cada revolución del cañón. Los múltiples tubos proveen una muy alta velocidad de disparo (de alrededor de 100 disparos por segundo) y contribuyen a una larga vida útil del arma, minimizando la fricción y el calor de un solo tubo. El tiempo entre alguna falla y otra es de aproximadamente 10.000 disparos, haciéndola un arma extremadamente útil.
El M61 inicial usaba munición encadenada, pero la expulsión del ca
squillo causó severos problemas. La versión del arma original fue reemplazada por el M61A1, con un sistema de alimentación sin cadena. Dependiendo de la aplicación, el sistema de alimentación puede ser de un solo final (single-ended) (expulsando los caquillos) o de doble final (regresando los casquillos al cartucho). La desventaja del M61 es que el tamaño del arma y su sistema de alimentación lo hacen difícil de colocar en un fuselaje pequeño. El sistema de alimentación debe ser diseñado específicamente para cada aplicación agregando de 140 a 190 kg al arma. La mayor parte de las instalaciones en los cazas es de doble final, porque la expulsión de los casquillos puede causar daños a los motores y porque la retención de casquillos vacíos ayuda a mantener el centro de gravedad del avión. El primer avión en llevar el M61A1 fue el modelo D del F-104, en 1959. Una versión más ligera del Vulcan fue desarrollada para el F-22 Raptor, el M61A2, es mecánicamente igual que el M61A1, pero con tubos más delgados para reducir la masa total a 91,6 kg . El rotor y otras partes han sido modificadas para eliminar piezas de metal que no sean absolutamente necesarias o reemplazarlas por materiales de menor peso.. El F/A-18E/F también usa esta versión.
La velocidad de disparo del Vulcan es usualmente 6.000 disparos por minuto, aunque algunas versiones (como la de el AMX) se limitan a una velocidad menor. Otras tienen una velocidad elegible, de entre 4.000 y 6.000 disparos por minuto. Los tubos ligeros del M61A2 permiten una velocidad de hasta 6.600 disparos por minuto.
La velocidad de disparo del Vulcan es usualmente 6.000 disparos por minuto, aunque algunas versiones (como la de el AMX) se limitan a una velocidad menor. Otras tienen una velocidad elegible, de entre 4.000 y 6.000 disparos por minuto. Los tubos ligeros del M61A2 permiten una velocidad de hasta 6.600 disparos por minuto.
Hasta fines la década de los 80s, el M61 usó principalmente la serie de munición M50 de varios tipos. Alrededor de 1988, un nuevo tipo de munición fue introducida, la PGU-28, la que es actualmente la estándar. La PGU-28Tuvo algunos problemas. En el año 2000 la USAF (United States Air Force, Fuerza Aérea de E.U.) reportó 24 detonaciones prematuras (causando daños serios en algunos casos) en 12 años, comparado a 2 fallas de toda la historia de la M56. El reporte estima que la actual PGU-28/B tiene un potencial de falla de 80 veces el permitido por los estándares de la USAF.
Desventajas: A pesar de su confiabilidad y gran velocidad de disparo, el Vulcan ha sido criticado en los últimos años por su limitada capacidad. Las características balísticas de una bala de 20 mm son relativamente bajas. El proyectil pierde energía rápidamente y su poder destructivo y precisión es menor al de las balas de 25-30 mm de las fuerzas aéreas de Rusia y de Europa. Los esfuerzos para encontrar un sustituto de mayor calibre para el M61 han tenido un limitado éxito. La USAF gastó gran cantidad de dinero en 1970 para el cañón de 25 mm GAU-7 para el F-15 Eagle, usando munición sin casquillo, sin embargo, fue un fracaso, y el proyecto fue abandonado. El cañón de cinco tubos GAU-12 Equalizer de 25 mm usado en el AV-8B Harrier II es un derivado del Vulcan, pero a pesar de su mayor poder de impacto, no se le ha dado muchas aplicaciones (exceptuando la del F-35 Lightning-II que fue reducida a cuatro tubos).
Aplicaciones: El Vulcan fue usado por primera vez por el F-104 Starfighter. Fue adoptado por algunos cazas de superioridad aérea, como el F-15 Eagle, el F-14 Tomcat
, el F-16 Fighting Falcon y el F/A-18 Hornet. También fue instalado en algunos aviones como el AMX Italiano/Brasileño, y el F-22 Raptor. Fue puesto como armamento lateral en el AC-119 y en el AC-130, y como armamento en la cola en el Boeing B-52H Stratofortress.
Especificaciones (M61A1)
Tipo: Cañón rotatorio de seis tubos
Calibre: 20 mm
Operación: operado hidráulicamente, disparado eléctricamente
Longitud: 188 cm
Peso (sin sistema de alimentación): 112 kg
Velocidad de disparo: 6.000 disparos/min (pruebas de laboratorio)
Desventajas: A pesar de su confiabilidad y gran velocidad de disparo, el Vulcan ha sido criticado en los últimos años por su limitada capacidad. Las características balísticas de una bala de 20 mm son relativamente bajas. El proyectil pierde energía rápidamente y su poder destructivo y precisión es menor al de las balas de 25-30 mm de las fuerzas aéreas de Rusia y de Europa. Los esfuerzos para encontrar un sustituto de mayor calibre para el M61 han tenido un limitado éxito. La USAF gastó gran cantidad de dinero en 1970 para el cañón de 25 mm GAU-7 para el F-15 Eagle, usando munición sin casquillo, sin embargo, fue un fracaso, y el proyecto fue abandonado. El cañón de cinco tubos GAU-12 Equalizer de 25 mm usado en el AV-8B Harrier II es un derivado del Vulcan, pero a pesar de su mayor poder de impacto, no se le ha dado muchas aplicaciones (exceptuando la del F-35 Lightning-II que fue reducida a cuatro tubos).
Aplicaciones: El Vulcan fue usado por primera vez por el F-104 Starfighter. Fue adoptado por algunos cazas de superioridad aérea, como el F-15 Eagle, el F-14 Tomcat
, el F-16 Fighting Falcon y el F/A-18 Hornet. También fue instalado en algunos aviones como el AMX Italiano/Brasileño, y el F-22 Raptor. Fue puesto como armamento lateral en el AC-119 y en el AC-130, y como armamento en la cola en el Boeing B-52H Stratofortress.Especificaciones (M61A1)
Tipo: Cañón rotatorio de seis tubos
Calibre: 20 mm
Operación: operado hidráulicamente, disparado eléctricamente
Longitud: 188 cm
Peso (sin sistema de alimentación): 112 kg
Velocidad de disparo: 6.000 disparos/min (pruebas de laboratorio)
Fuente: Wikipedia
